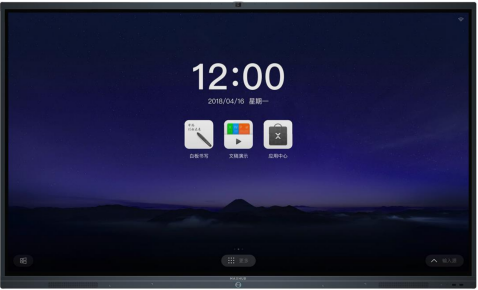

SM86CA

一、產品特性

1、4K 超高清顯示，窄邊框設計，前置隨通道切換的 USB 端口

2、定制 Android 系統設計

（1）自主 Android 系統設計

（2）內置智能核心和操作系統

3、系統可選配超薄插拔式 PC 模塊，PC 通道下內置視頻會議軟件

4、觸控技術：

（1）抗光干擾（陽光直射照常使用）

（2）觸摸算法優化程度高，響應速度快，書寫和演示流暢度高

5、顯示、觸控、智能核心一體融合

（1）高清圖像處理引擎

（2）智能顯示芯片，智能 Android 操作系統

（3）任意通道均可實現書寫批注

6、待機狀態下，VGA 通道和 HDMI 通道信號輸入智能喚醒

7、支持無線傳屏功能

8、支持 WIFI 雙頻 2.4G/5G

9、支持一根網線雙系統上網，一個無線雙系統網絡共享

10、具備通道記憶功能，開機默認進入主頁

11、一鍵黑屏（節能、環保，提升使用壽命）

12、通過 EMC 測試（輻射遠低于歐盟標準，確保產品綠色健康）

13、環境適應（通過 0℃- 40℃環境模擬嚴格測試）

二、顯示屏參數

品牌： LG

尺寸 ：86 英寸

屏類型 ：IPS

響應時間： 8 毫秒

畫面比例： 16:9

最大顯示尺寸： 1895.04（H）×1065.96（V）mm

分辨率:：3840（H）×2160（V）

像素間距： 0. 4935×0. 4935 mm

刷新頻率： 60Hz

色彩度： 1.07B(10bit)

色域： NTSC(Typ) 72%

對比度(Typ)： 1200:1

可視角度： 178°(H/V)

背光類型： DLED

屏亮度(Typ)： 330cd/m2

壽命： ≥30000 小時

三、音視頻參數

聲道： 2.1

功率： 2×10W （中高音）+15W（低音）

攝像頭

像素： 800W

數量： 1

位置： 上邊框居中

視場角： 73 度

麥克風

拾音距離： 8m

數量： 6

四、觸摸書寫系統

識別原理： 紅外識別

觸摸點數： 20 點觸摸

支持系統： Windows10/Windows8/Windows7/Windows XP/

Android/Linux/Mac OS X/Chrome

最小識別物： 2mm

輸入方式： 手指、觸摸筆等不透光物體

響應時間： ＜15 毫秒

觸摸精度： ±1mm ( 90%以上觸摸區域)

書寫高度： 3.5mm

通信方式： 全速 USB

書寫屏表面硬度： 7H

輸出坐標： 32767 (W) ×32767(D)

五、內置系統

系統版本： Android 7.0

CPU： 雙核 1.2G

GPU ：五核 Mali 450

RAM ：2G

ROM： 32G

六、無線

Wi-Fi 版本： 802.11 a/b/g/n/ac

工作頻率： 2.4G,5G

工作距離： 12 米

七、有效輸入輸出端口

HDMI 輸入： 2

USB2.0： 3（2 路前置）

USB3.0： 1

RJ45 有線網絡： 1

VGA 輸入： 1

PC Audio 輸入： 1

RS232： 1

USB 觸摸輸出： 1

LINE OUT： 1

HDMI 輸出： 1

八、電源參數

電源輸入： 100-240V~50/60Hz 5.0A

整機最大功耗： 500W

待機功耗： ≤0.5W

九、PC 系統（選配）

PC 型號： MT31

PC 類型： 超薄插拔式 Intel Core 系列模塊化電腦

CPU： 酷睿 7th Generation CPU

配置

配置一

I5-7400(3.0GHz) ， DDR4 8GB ， M.2 固 態 硬 盤

128GB(SSD)

配置二

I7-7700(3.6GHz) ， DDR4 16GB ， M.2 固 態 硬 盤

256GB(SSD)

顯卡： 集成 Intel? HD Graphics

聲卡： 集成高清晰立體音效聲卡

內置系統： Windows 10 企業版

HDMI 輸出： 1

USB2.0： 2

USB3.0： 2

麥克風輸入： 1

LINE OUT： 1

PC 接口： 120pin

十、尺寸重量

整機尺寸（長×寬×厚）： 1957×1169×89 mm

包裝尺寸（長×厚×高）： 2134×210×1334mm

整機+壁掛厚度： 119mm

VESA 孔規格（長×寬）： 800×600mm

壁掛螺絲規格： M8×25mm

凈重（裸機）： 66kg

毛重（包裝）： 84kg

十一、 隨機附件

AC 電源線 3 米：（兩端可插拔）

書寫筆： 3

壁掛： WIB9060G×1

快速使用指南： 1

保修卡： 1

合格證 ：1

十二、 環境因素

操作溫度： 0℃~40℃

操作濕度： 10%~90%RH

存儲溫度： -20℃~60℃

存儲濕度： 10%~90%RH

海拔高度： 5000 米以下
