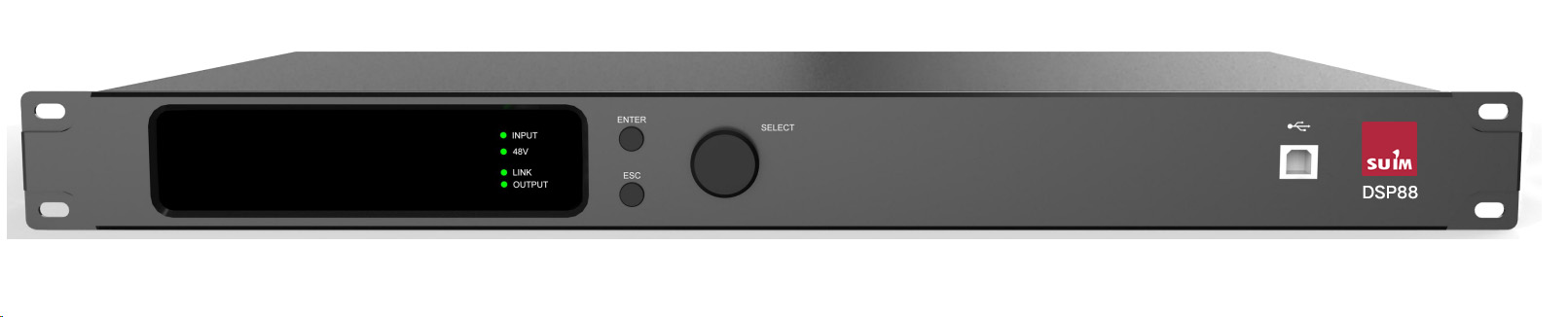

DSP88 數字音頻媒體矩陣8*8

功能特點/Features

1、8路模擬平衡輸入8路模擬平衡輸出，最大輸入輸出17dBu（5.48Vrms）不失真

2、輸入每通道帶48V幻像電源

3、輸入每通道帶麥克風放大器，0~40dB增益可調，步進1dB

4、立體聲USB聲卡功能，支持播放和錄音

5、USB接口，電腦軟件控制和USB聲卡傳輸功能

6、RS232接口，電腦軟件控制和中控功能

7、RS485接口，電腦軟件控制和中控功能

8、網絡接口，電腦軟件控制和中控功能，通過網絡連接可同時管理多設備

9、外置8路GPIO接口

10、液晶屏，支持配置設備名稱、設備預設、設備IP、輸入音量、輸出音量、輸入模式、 設備版本查看等功能

11、DSP功能有，AFC（反饋抑制）、AEC（回聲消除）、ANC（噪聲消除）、AGC（自動增益） AUTO MIX（自動混音）、MATRIX MIX（矩陣混音）、噪聲門、PEQ（參量均衡器）、延時器、FIR濾波器、高低通分頻、壓縮器、限幅器

12、輸入15段PEQ，輸出10段PEQ

13、每通道輸入2000ms延時器，輸出2000ms延時器

14、輸出每通道512 Tap FIR

15、輸入每通道語音激勵功能（攝像跟蹤），支持帶PELCO-D、PELCO-P、VISCA協議 攝像頭控制

16、60個預設記憶位置

支持線控盒控制

安卓APP網絡控制

19、支持存檔加鎖，隱藏設置參數，保證項目技術安全

技術參數/Specification

信號處理：32-bit fixed-point DSP 300MHz

音頻系統延遲< 3ms

數模轉換：24-bit

采樣率：48KHz

輸入通道：8 路平衡輸入. Mic/line level

音頻接口：3.81 mm 鳳凰插, 12-pin

輸入阻抗  ：16KΩ

最大輸入電平：17dBu（ 5.48Vrms ）/Line ；-3dBu（ 0.54Vrms）/Mic@20dB增益檔位

幻象電源：+48VDC, 5.5mA, 每通道配置

輸出通道：8 路平衡輸出, line level

輸出阻抗  ：150Ω

頻響曲線：20Hz-20kHz(±0.5dB)/Line，輸入0dBu（0.775Vrms）

20Hz-20kHz(±1.5dB)/Mic，20dB增益，輸入 -10dBu（0.245Vrms）

總諧波失真+噪聲THD+N：-90dB(@17dBu,1kHz,A-wt)/Line，-90dB(@-6dBu,1kHz,A-wt)/Mic，20dB增益

信噪比：110dB(@17dBu,1kHz,A-wt)/Line，100dB(@-6dBu,1kHz,A-wt)/Mic，20dB增益

USB：Type-B 2.0,免驅

RS232：Serial port communication串口通信

TCP/IP網口：RJ-45

指示燈： Link, +48V,輸入輸出音頻信號

工作溫度：-20℃-60℃

供電范圍：AC 90V-264V  50/60 Hz

尺寸（寬*深*高）：483mm*260mm*44.5mm

包材尺寸（寬*深*高）：540mm*390mm*80mm

安裝空間：1U

凈重：3.3kg
