Cisco思科 CTS-INTP-C40-K9 1080P高清視頻會議系統

設計特性

支持 1080p 和 720p 全高清視頻和協作，每次都能達到良好視頻質量，不受環境影響。

卓越的全雙工音頻可帶來高清立體聲音質

專業級標準接口、全套 API，可以直接連接多達2 個高清視頻源和 2 個麥克風，可簡化集成項目，并確保成功。

C40 編輯碼器可以輕松與思科全面管理解決方案、防火墻穿越技術和先進的服務相集成。

配合高清平板顯示屏，實現高清1080P高清視頻通信效果

簡單直觀的連接，如同使用DVD播放器一樣簡單易用

符合標準的 1080P 解決方案 — 兼容標準視頻會議系統，無任何功能損失

應用特性

一鍵操作，實現實時視頻和數據的雙流通信

基于IP的API(通過Telenet或SSH)

數字高清雙顯

高清數據共享，至720P 30幀/秒和WXGA
性能特性

高清立體聲音質的全雙工音頻

最佳清晰度可達 1080P

H.323/SIP通信至6Mbps

支持思科整體解決方案管理、具備獨立編解碼轉換能力的高清Multisite?、會議錄制以及流媒體、防火墻穿越等

思科 CTS-INTP-C40-K9 高清視頻會議系統

CTS-INTP-C40-K9新一代高清視頻會議編解碼器！思科C40編解碼器提供了所有必要的轉換任何會議室高清視頻會議室的協作能力。C40是日常視頻會議和協作的理想解決方案。   1080p的高清視頻和多站點的功能相結合，為各種應用C40提供了理想的解決方案。

思科CTS-INTP-C40-K9的設計特點

下一代高清每個團隊協作室視頻編解碼器

1U高的機架式，與機架安裝解決方案包括

專業級的連接器

良好的質量和靈活性

符合標準的1080解決方案-與標準兼容的視頻，而不會失去功能

思科CTS-INTP-C40-K9應用特性

嵌入式的個人轉碼

高清合作分辨率高達到WXGA全幀率

理想的團隊的協作和行業應用

思科CTS-INTP-C40-K9的性能特點

最佳分辨率高達1080p

H.323/SIP多達6 Mbps的點至點

連接多達3高清信號源和2個麥克風接口，直接進入

全高品質立體聲全雙工音頻

全API

TANDBERG全方位解決方案管理的優勢，轉碼高清多點會議?，錄制和流媒體，防火墻穿越

CTS Integrator Package C40 高清視頻會議系統集成包

思科CTS Integrator Package C40

4倍變焦的選擇*為1080p30的清晰度照相機

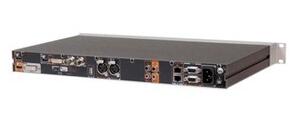

Codec C40 編解碼器

TRC 5 Remote Control

TANDBERG Performance Mic 20 Microphone

思科 CTS Integrator Package C40 Plus

12倍變焦選項1080p30的和720p60 *相機分辨率

Codec C40編解碼器

TRC 5 Remote Control

TANDBERG Performance Mic 20 Microphone

思科CISCO高清視頻會議系統 CTS-INTP-C40-K9

CTS-INTP-C40-K9:包含C40編解碼器，MIC，TRC5遙控器，相關視音頻/網絡/電源線纜，12X或4X高清鏡頭需要單獨配置
可選軟件選項
LIC-INTP-C40-PR (PR)
LIC-INTP-C40-MS (MS)：內置4方w576p能力MCU
LIC-INTP-C40-DD (DD)：C40雙顯
SW-S52000-TC4.XK9 (加密 免費)
可選硬件選項
CTS-PHD-1080P12XS= (1080p12X鏡頭)
CTS-PHD-1080P4XS= (1080p4X鏡頭)
CTS-CTRL-DVC8= (InTouch)
CTS-MIC-CLNG= (Ceiling Mic Audio Science )
CTS-MIC-OMNIDIR= (Omni桌面MIC)
CTS-MIC-DIR= (定向桌面MIC)

1080P高清視頻會議終端：TANDBEGR C40

TANDBERG C40 編解碼器是新一代 1080P 高清視頻協作引擎。 C40 的能力使得任意會議室都可平滑轉換具有高清協作的能力。專為集成設計，TANDBERG C40是一款良好的會議和協作解決方案，1080P高清、內置多點功能相結合，為多種應用提供了完美的解決方案。
設計特性

 新一代全高清視頻協作編解碼器

 1U，可安裝在機架上，包含機架安裝所需配件

 種類豐富的專業級視音頻接口

良好的質量和靈活性

 符合標準的 1080P 解決方案 — 兼容標準視頻會議系統，無任何功能損失

應用特性

內置Multisite功能 （支持獨立編解碼轉換能力）

 高清數據交互，支持至分辨率WXGA 30幀/秒

 團隊協作和行業應用的理想選擇

性能特性

 最佳清晰度可達 1080P

 H.323/SIP通信帶寬：6Mbps (點對點)

 直接連接至編解碼器的3個高清視頻源和 2 個麥克風接口

 高清立體聲音質的全雙工音頻

 全套 API

 支持TANDBERG整體解決方案管理、具備獨立編解碼轉換能力的高清Multisite?、會議錄制以及流媒體、防火墻穿越

系統組成：
視頻會議編解碼器、無線遙控器、機架安裝滑軌、局域網線纜、電源線
帶寬
H.323/SIP速率高達 6 Mbps （點對點）
內置對點帶寬可至10Mbps
720P 30幀/秒：  768Kbps
720P 60幀/秒：  1.1Mbps
1080P 30幀/秒：1.5Mbps
防火墻穿越

TANDBERG Expressway? 技術
H.460.18、H.460.19 防火墻穿越
視頻標準
H.261、H.263、H.263+、H.263++、H.264
視頻特性
原生16:9 寬屏制式
智能視頻管理
本地自動布局
視頻輸入接口（4個）
 2× HDMI 輸入接口，支持格式：
 1920×1080@60, 59.94 Hz (1080P 60)
 1920×1080@50 Hz (1080P 50)
 1920×1080@30, 29.97 Hz (1080P 30)
 1920×1080@25 Hz (1080P 25)
 1920×1080@24, 23.97 Hz (1080P 24)
 1280×720@60, 59.94 Hz (720P 60)
 1280×720@50 Hz (720P 50)
 720×480@60, 59.94 Hz (480P 60)
 640×480@60 Hz (VGA)
 1600×1200@50, 60 Hz (UXGA)
 1280×1024@60, 75 Hz (SXGA)
 1024×768@60, 70, 75, 85 Hz (XGA)
 800×600@56, 60, 72, 75, 85 Hz (SVGA)
 1920×1200@50, 60 Hz (WUXGA)
 1680×1050@60 Hz (WSXGA+)
 1440×900@60 Hz (WXGA+)
 1280×768@60 Hz (WXGA)
 1×DVI-I 輸入接口，支持格式：
模擬（VGA）：
1920×1080@60 Hz (1080P)
1280×720@60 Hz (720P)
1600×1200@60 Hz (UXGA)
1280×1024@60, 75 Hz (SXGA)
1280×960@60 Hz
1024×768@60, 70, 75, 85 Hz (XGA)
1920×1200@50 Hz (WUXGA)
1680×1050@60 Hz (WSXGA+)
1440×900@60 Hz (WXGA+)
1280×800@60 Hz (WXGA)
1280×768@60 Hz (WXGA)
模擬（色差分量 YPbPr）：
1920×1080@60 Hz (1080P 60)
1920×1080@50 Hz (1080P 50)
1920×1080@30 Hz (1080P 30)
1920×1080@25 Hz (1080P 25)
1280×720@60 Hz (720P 60)
1280×720@50 Hz (720P 50)
1280×720@30 Hz (720P 30)
720×576@50 Hz (576P 50)
720×480@60 Hz (480P 60)
數字（DVI-D）：
1920×1080@60, 59.94 Hz (1080P 60)
1920×1080@50 Hz (1080P 50)
1920×1080@30, 29.97 Hz (1080P 30)
1920×1080@25 Hz (1080P 25)
1920×1080@24, 23.97 Hz (1080P 24)
1280×720@60, 59.94 Hz (720P 60)
1280×720@50 Hz (720P 50)
720×480@60, 59.94 Hz (480P 60)
640×480@60 Hz (VGA)
1600×1200@50, 60 Hz (UXGA)
1280×1024@60, 75 Hz (SXGA)
1024×768@60, 70, 75, 85 Hz (XGA)
800×600@56, 60, 72, 75, 85 Hz (SVGA)
1920×1200@50, 60 Hz (WUXGA)
1680×1050@60 Hz (WSXGA+)
1440×900@60 Hz (WXGA+)
1280×768@60 Hz (WXGA)
1×復合視頻輸入接口（BNC 接口）
PAL/NTSC
擴展顯示識別數據（EDID）
視頻輸出接口（2 個）
1× HDMI 輸出接口， 1× DVI-I 輸出接口，支持格式：
1920×1080@60 Hz (1080P 60)
1280×720@60 Hz (720P 60)
1600×1200@60 Hz (UXGA)
1280×1024@60 Hz (SXGA)
1024×768@60 Hz (XGA)
800×600@60 Hz (SVGA)
640×480@60 Hz (VGA)
1920×1200@60 Hz (WUXGA)
1366×768@60 Hz (WXGA)
1360×768@60 Hz (WXGA)
1280×768@60 Hz (WXGA)

VESA 顯示器電源管理
擴展顯示識別數據（EDID）

實時視頻分辨率（編碼/解碼）
176×144@30fps (QCIF)
352×288@30fps (CIF)
512×288@30fps (w288p)
576×448@30fps (448p)
768×448@30fps (w448p)
704×576@30fps (4CIF)
1024×576@30fps (w576p)
640×480@30fps (VGA)
800×600@30fps (SVGA)
1024×768@30fps (XGA)
1280×768@30fps (WXGA)
1280×720@30fps (720P 30)
1920×1080@30fps (1080P 30)
512×288@60fps (w288p60)
768×448@60fps (w448p60)
1024×576@60fps (w576p60)
1280×720@60fps (720P 60)

音頻標準
G .711、G.722、G.722、64bit和128bit MPEG4 AAC-LD、AAC-LD 立體聲
音頻特性
CD 音質 20KHz 單聲道和立體聲
2 ×獨立的回聲消除器
2端口混音器
自動增益控制（AGC）
自動降噪
主動唇音同步
音頻輸入接口（5 個）
2×麥克風接口，48V 幻象電源接口、XLR 接口（每個接口都配備有單獨的回聲抑制和自動降噪功能），所有麥克風均可設定為平衡線性電平
2×RCA/Phono 接口，線性電平：立體聲 PC 輸入 ，
 可配置為 2×RCA/Phono 接口，線性電平：單聲道輔助/DVD 輸入接口
1×HDMI數字接口： PC/DVD立體聲輸入
音頻輸出接口（3 個）
2×RCA/Phono 接口、線路電平：立體聲主音頻，可配置為 S/PDIF 接口，
  或 2×RCA/Phono 接口，線路電平：單聲道錄音設備
1×HDMI數字接口：立體聲主音頻
雙視頻流
H.323：H.239雙視頻流
SIP ： BFCP雙視頻流
雙流分辨率可至WXGA 30fps，取決于主視頻流分辨率
MULTISITE 特性（可選配置）
4 路 w576p 30fps 高清 SIP/H.323 MultiSite
完全獨立的音頻和視頻編解碼轉換能力
MultiSite 分屏中的獨立畫面布局
同一會議支持 H.323/SIP/VoIP
Multisite中的任意坐席(H.323/SIP)數據分辨率均可至WXGA 30fps
Best Impression 功能（自動分屏布局）
任意坐席均可實現H.264、加密、發送/接收雙視頻流
IP 自動降速
呼入/呼出功能
會議速率可達 10 Mbps
協議
H.323
SIP
嵌入式加密
H.323/SIP 點對點呼叫
標準：H.235（v2 & v3）和 AES
密鑰自動生成和交換
支持雙視頻流和內置多點
IP 網絡特性
DNS 服務配置查找
差異化服務（QoS）
IP 自適應帶寬管理（含流量控制）
自動網閘發現
動態播放和唇音同步緩沖
基于 H.323 的 H.245 DTMF 撥號音
NTP 日期和時間支持
丟包自動降速
URI 撥號
TCP/IP
DHCP
802.1x網絡認證
ClearPath
安全特性
通過 HTTPS 和 SSH 進行管理
IP 管理密碼
菜單管理密碼
禁用 IP 服務
網絡設置保護
網絡接口
2×局域網/以太網（RJ-45）10/100/1000 Mbit 接口
其它接口
USB端口（備用）

1080P 高清精密攝像頭
1/3 英寸 CMOS
12 倍/4倍光學變焦
傾角：+15°/-25°；平移角度：+/- 90°
43.5° 垂直視角
72° 水平視角
焦距為 0.3 米 – 無窮
1920 ×1080 像素逐行掃描 @ 60fps   (12倍光學變焦)
1920×1080 像素逐行掃描 @ 30fps   (4倍光學變焦)

其它支持格式（可通過 DIP 開關進行配置）：
1920×1080@60fps（僅限 HDMI 接口）
1920×1080@50fps （僅限 HDMI 接口）
1920×1080@30fps
1920×1080@25fps
1280×720@60fps
1280×720@50fps
1280×720@30fps
1280×720@25fps
自動或手動調整焦距/亮度和白平衡
遠端攝像頭控制
支持菊鏈（Visca 協議攝像頭） 4倍光學變焦攝像頭不菊鏈
HDMI 和 HD-SDI雙高清輸出接口
支持倒置安裝，可自動翻轉畫面
系統管理
支持TANDBERG管理套件-TANDBERG TMS
通過內置的 SNMP、Telnet、SSH、XML、SOAP 執行所有管理任務
軟件遠程上傳：通過 web 服務器、SCP、HTTP、HTTPS
1 個 RS-232 端口，用于本地控制和診斷
遠程控制和屏幕菜單系統
目錄服務
支持本地號碼簿（我的聯系人）
企業號碼簿
使用服務器目錄支持功能，可以無限制輸入
LDAP 和 H.350
企業號碼簿可無限制輸入（通過 TMS）
本地號碼簿可輸入 200 個號碼
已接來電
已撥電話
注明日期和時間的未接來電
電源
自動感應電源
100–240 VAC，50/60 Hz
編解碼器和主攝像機的最大功耗：175 瓦
工作溫度和濕度
環境溫度：0° C 到 35° C （32° F 到 95° F）
相對濕度：10%-90%
存儲和運輸溫度
相對濕度為 10-90% （非冷凝）時，存儲和運輸溫度應該為 -20° C 到 60° C (-4° F 到 140° F)
認證
2006/95/EC 標準認證（低壓規定）
- EN 60950-1 標準
Directive 2004/108/EC（EMC 規定）
- EN 55022 標準，B 類
- EN 55024 標準
- EN 61000-3-2/-3-3 標準
符合 UL 60950-1 和 CSA 60950-1-07 標準
符合 FCC15B B 類標準
規格
長度： 17.4 英寸/44.2 厘米
高度： 1.7 英寸/4.4 厘米
寬度： 10.9 英寸/27.8 厘米
重量： 8.8 磅/4 千克
